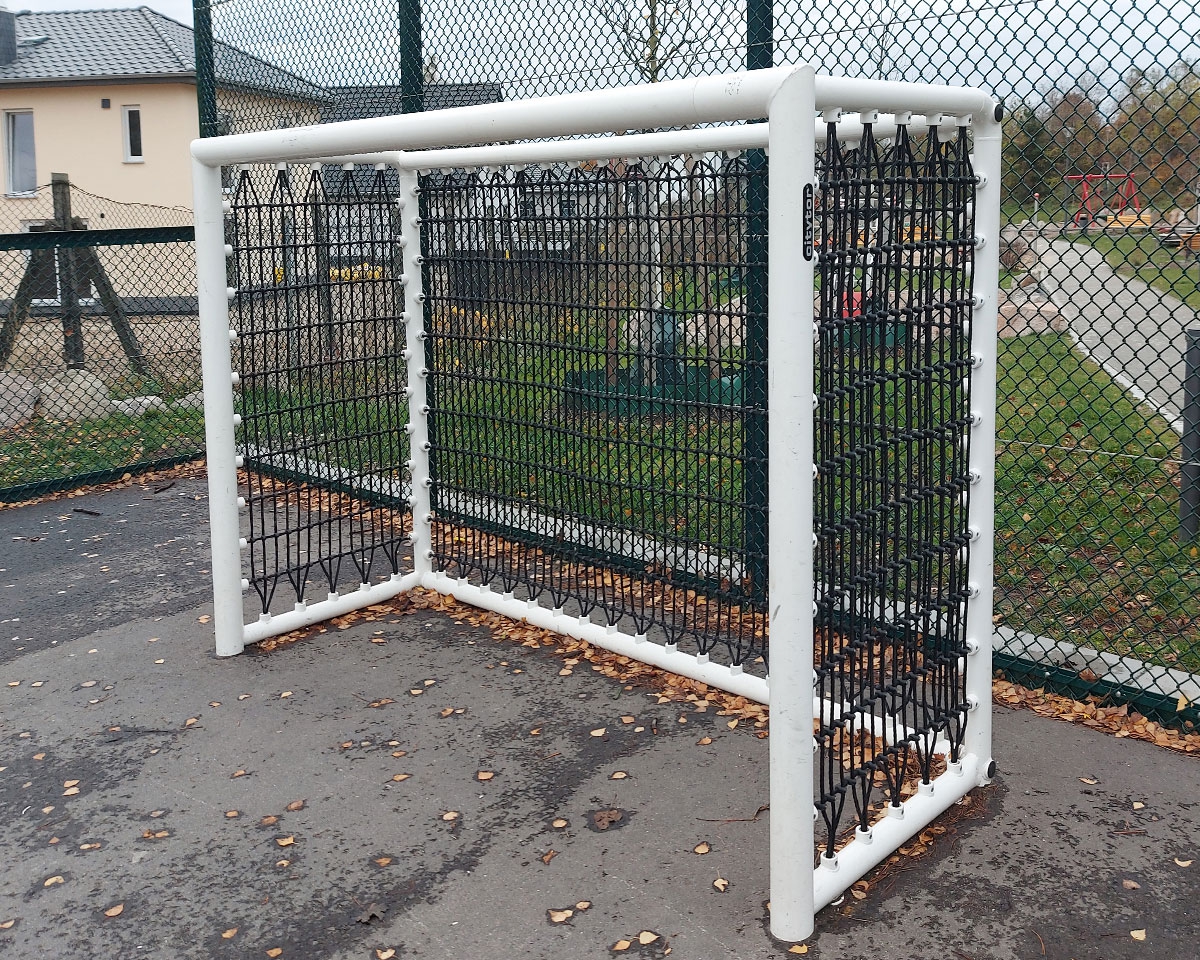

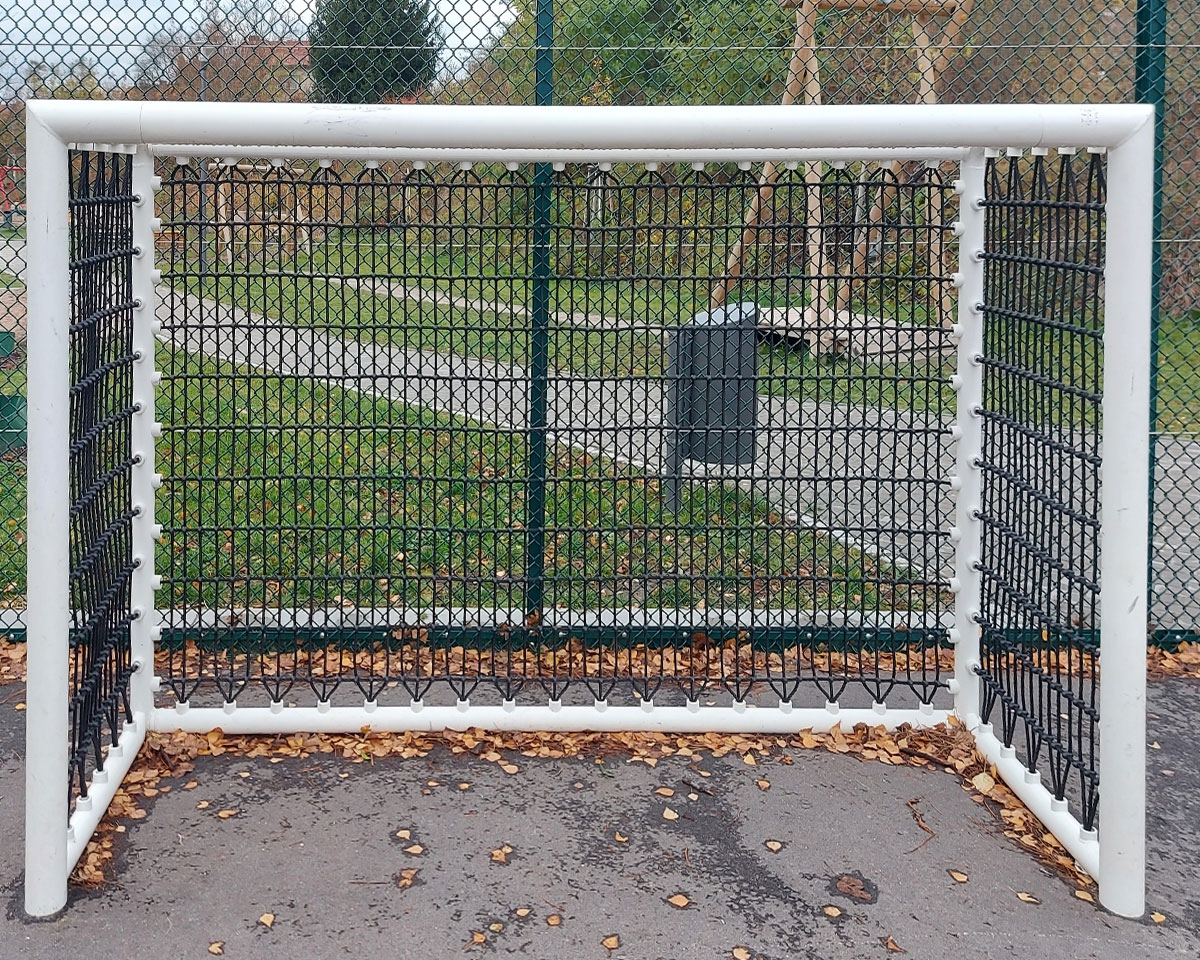

citytor® medi
Art.Nr. 7040011 (Tor) + Art.Nr. 7040101 (Bodenanker)
| Geräteraum | 2,58 x 0,79 m |
| Gerätehöhe | 1,57 m |
| Maschenweite (Achsmaß) | |
| Seite | 40 x 130 mm |
| Rückwand | 43 x 130 mm |
| Gewicht schwerstes Teil | 123 kg |
| Gesamtgewicht | 149 kg |
| Montagezeit | 0,50 Stunden |
| Montagepersonal | 2 Personen |
| Benötigte Fundamente | 2x 1,00 x 0,40 x 0,50 m |
Das citytor® medi besteht aus:
1x Bolzplatztor citytor® medi (Art. Nr. 7040011)
1x Set Bodenanker (Art. Nr. 7040101), komplett für ein Tor
Unsere Tore sind in Punkto Qualität und Geräuschreduktion kaum zu übertreffen.
Der äußerst stabile Stahlrohrrahmen wird gegen Korrosion spritzverzinkt und anschließend pulverbeschichtet, sodass Sie das Tor farblich an Ihr individuelles Projekt anpassen können.
Für die seitlichen und rückwärtigen Netze verwenden wir 8 mm Herkulesseil.
Auf ein Netz im Dachbereich wurde aufgrund der Vorgaben aus der Norm DIN EN 15312 verzichtet.
Der smb-Ellipsenknoten verbindet die Netzkreuzungspunkte und die smb-ROWOCON®-Hülsen sorgen für eine sichere Verbindung von Rahmen und Netz.
Das Tor wird über die quick&easy-Bodenanker mit dem Untergrund verschraubt. Dabei liegen die zur Befestigung verwendeten Verschraubungen unsichtbar und geschützt im Rohrrahmen!
Beliebte Farben der Stahlteile
Beige
RAL 1001
Rapsgelb
RAL 1021
Pastellorange
RAL 2003
Feuerrot
RAL 3000
Kobaltblau
RAL 5013
Fernblau
RAL 5023
Laubgrün
RAL 6002
Gelbgrün
RAL 6018
Anthrazitgrau
RAL 7016
Lichtgrau
RAL 7035
Terrabraun
RAL 8028
Tiefschwarz
RAL 9005
Weißaluminium
RAL9006
Reinweiß
RAL 9010
Hinweis: Viele weitere Farben nach RAL und anderen Farbsystemen sind auf Anfrage möglich.
Wählbare Farben der Seile
Classicrot
Kosmosschwarz
Silbergrau
Hinweis: Weitere Farben sind auf Anfrage möglich.
Wählbare Farben der Ellipsenknoten
Weiß
Schwarz
Beige
Grau
Hinweis: Sonderfarben sind auf Anfrage möglich.
Ausschreibungstext citiytor® medi
citytor® medi
Art.Nr. 7040011
bestehend aus:
1x citytor medi
Artikelnummer: 7040011
Bolzplatztor mit einem Außenmaß von 2,58 x 1,57 x 0,79 m (BxHxT) und einer lichten Toröffnung von 2,42 x 1,49 m.
Stabile, verschraubte Rahmenkonstruktion aus Stahlrohren; vorderer Torrahmen aus Stahlrohr
Ø 82,5 x 3,2 mm, hinterer und seitlicher Rahmen aus Stahlrohr Ø 60,3 x 2,9 mm;
Korrosionsgeschützt durch Spritzverzinkung mit anschließender Pulverbeschichtung in RAL-Farbton.
Tornetze gefertigt aus 4-litzigem Herkulesseil Ø 8 mm mit hohem Stahlanteil und einer Ummantelung aus Polypropylengarn, lichte Maschenweite ca. 37 x 122 mm (BxH), Verbindungen der Seilkreuzungspunkte mittels smb-Ellipsenknoten.
Die Netze werden mit Edelstahl-Gewindestiften in die im Torrahmen befestigten smb-ROWOCON®-Hülsen fest verschraubt. Die Gewindestifte sind mit einer Polyamidbeschichtung gegen ungewolltes Lösen gesichert und ermöglichen trotzdem ein problemloses Auswechseln der einzelnen Tornetze vor Ort.
Das Tor wird über zwei einzubetonierende Bodenanker mit dem Untergrund verschraubt;
benötigte Fundamente: 2x 0,4 x 0,5 x 1,0 m (BxHxT); dabei liegen die zur Befestigung verwendeten Verschraubungen unsichtbar und geschützt im Rohrrahmen.
Es steht eine vielfältige Farbauswahl für die Stahlteile, Seile und Ellipsenknoten gemäß smb ColorCard für urban sports equipment zur Verfügung.
1x Komplettsatz Bodenanker "quick & easy" für citytor®-original, -medi und -extended
Artikelnummer: 7040101
1 Komplettsatz (2 Bodenanker) für die Montage eines citytor®-original, -medi oder -extended; inklusive aller benötigten Befestigungselemente.
Die Bodenanker werden bündig mit der späteren Spielebene eingebaut und ermöglichen so eine problemlose Fundamenterstellung sowie eine einfache Montage des Tores nach dem Aufbringen des Bodenbelags.
Bewegliche Aufnahmen der Verschraubungen (Kulissensteine) im Inneren der Bodenanker gleichen eventuelle Maßungenauigkeiten aus, die bei der Fundamenterstellung entstehen können.
Die Feuerverzinkung der Bodenanker sorgt für einen langfristigen Korrosionsschutz und trägt damit zur dauerhaften Standsicherheit des Tores bei.
